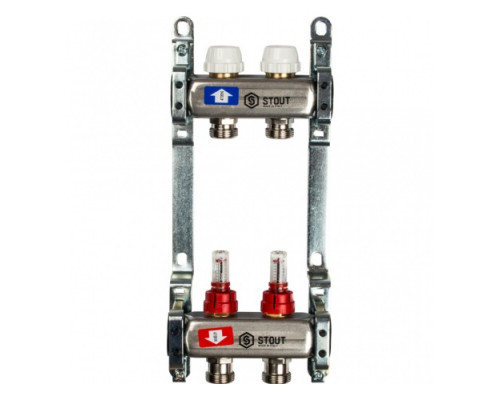

Коллектарная группа с расход. 2-контура нерж. сталь 1х3/4, STOUT купить с доставкой

Описание:
Коллектор распределительный Stout - представляет собой технический элемент, предназначенный для подвода, распределения и регулирования рабочей среды от основного трубопровода в системах отопления. Коллекторные блоки предназначены для оснащения систем отопления зданий с поквартирной разводкой трубопроводов, могут использоваться как в домах индивидуальной застройки, так и в системах отопления многоквартирных жилых зданий.

Коллекторные блоки с балансировочными расходомерами рекомендуются к применению, как правило, в системах напольного отопления.

Комплектация:
Кронштейн: 2
Коллектор подающий (нержавеющая сталь AISI304L): 1
Штуцер под компрессионный фитинг типа «Евроконус» (латунь CW617N): 2
Коллектор обратный (нержавеющая сталь AISI304L): 1
Клапан терморегулятора с регулирующим колпачком:2
Балансировочный расходомер:2
Установка коллекторных групп выполняется легко и быстро с использованием обычного инструмента. Они могут устанавливаться свободно на стене или размещаться в коллекторных шкафах.

Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам системы отопления подающий распределительный коллектор оснащается балансировочными расходомерами. Эти устройства позволяют сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах, которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в проектной документации. Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа.

Настройку балансировочных расходомеров производят непосредственно на проектные значения расходов при запущенной системе отопления в следующей последовательности:

Снять красное защитное кольцо с настроечной гайки расходомера, осторожно поддев его отверткой.
Вращать рукой настроечную гайку, наблюдая за перемещением диска — указателя в смотровом стакане расходомера относительно шкалы расхода в л/мин. При правильной настройке указатель должен находиться на уровне значения расчетного расхода.
Установить защитное кольцо обратно, надавив на него до щелчка. 4. Опломбировать защитное кольцо, продев проволоку через пломбировочные отверстия.
При выполнении работ по настройке расходомеров не допускается: использовать какой-либо инструмент, кроме отвертки, прилагать к деталям расходомера изгибающих усилий, вращать стакан расходомера.

Функции коллекторных блоков:
независимое друг от друга присоединение колец системы отопления и распределение по ним теплоносителя;
гидравлическую балансировку системы в пределах квартиры, обслуживаемой одним коллекторным блоком;
отключение отдельных колец и системы в целом.
